وصف: تصميم الهيكل الثقيل ، والتوازن الذاتي للقوة المحورية ، والحلقة الديناميكية والثابتة يمكن استبدالها بسهولة ، والفولاذ المغناطيسي وفقًا لحالة العمل مزيجًا حرًا ، جميع المكونات لها تنوعية قوية ، وتصميم وحدات.

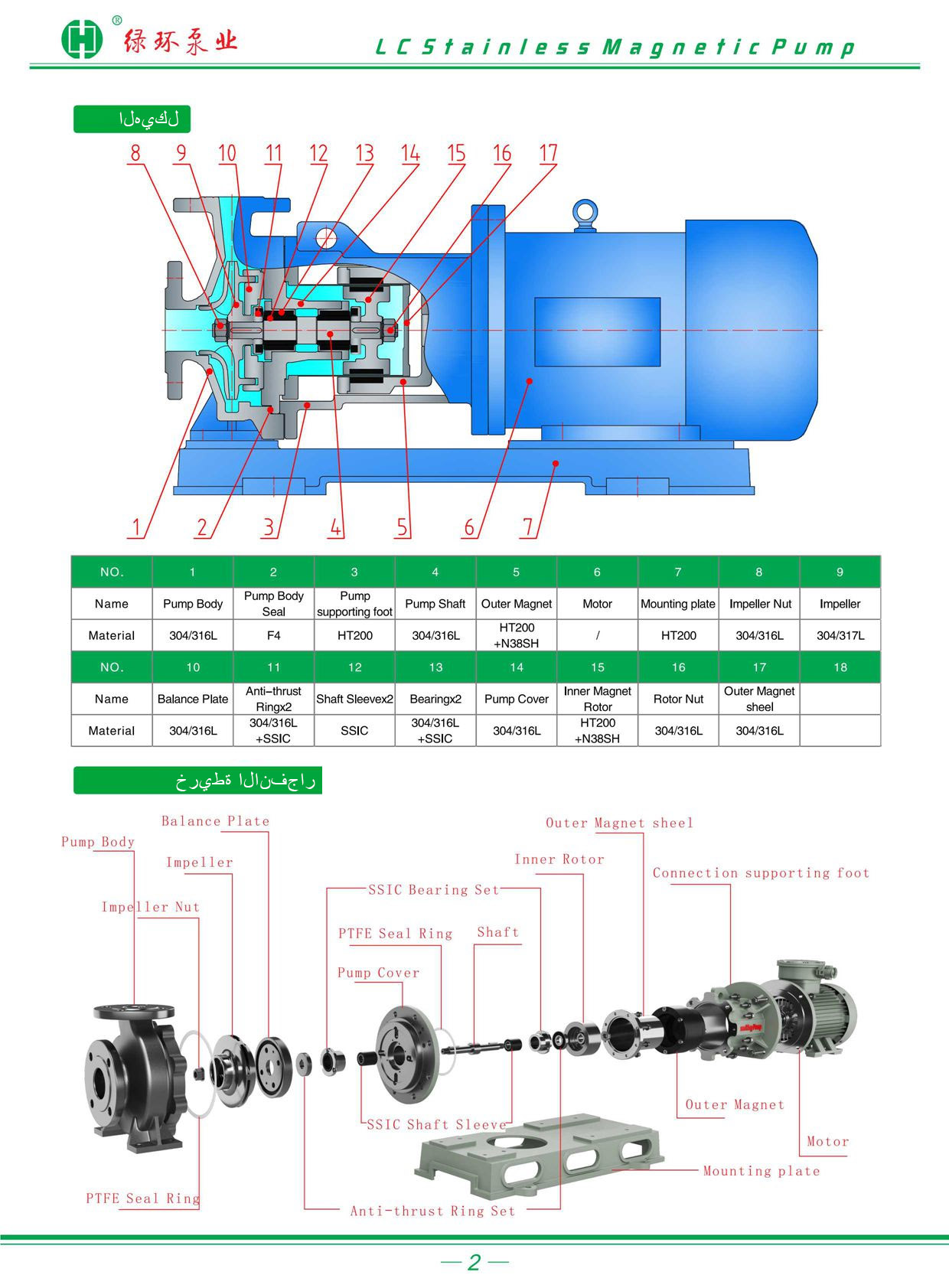

جسم المضخة: جسم المضخة القياسية ISO2858
المروحة: الصب الدقيق للسيليكا سول ، كفاءة مياه أعلى (مع حلقات الفم الأمامية والخلفية)
غطاء المضخة: يتم استخدام العملية الخاصة للانتقال. مقعد المحامل مع محامل SSiC ، والتي مقاومة للغاية للتآكل ويمكن استبدالها بسهولة
حلقة مكافحة الدفع: صممت مع تجميع حلقة مكافحة الدفع وتصميم حلقة الاحتفاظ بأسلاك الصلب ، ويمكن استبدالها بسهولة بشكل مستقل. المروحة والدوار مستقلة.
عمود المضخة: عمود المضخة 304 الممتد + اكمام التوسع + تصميم اكمام SSiC ، مع "محامل SiC" على غطاء المضخة لتلبية الدعم ، من الصعب تطابق الصلب ، وعمر طويل للغاية ، وليس محدودًا بدرجة الحرارة ، يتم تخزين تشوهها بواسطة اكمام التوسع.
الدوار الداخلي: تصميم الصلب المغناطيسي وفقا لظروف العمل المختلفة ، مزيج تعسفي ، قطر الدوار الداخلي صغير ، الطول المحوري ، كفاءة أعلى من عزم الدوران النقل ، والخسارة المغناطيسية صفر تقريبا.
الدوار الخارجي: يمكن الجمع بين تصميم الصلب المغناطيسي متعدد المراحل وظروف العمل المختلفة ، بسبب القطر الخارجي الصغير ، والبرميل المغناطيسي الخارجي سميك ، لوحة ضغط مغناطيسية خارجية منفصلة ، والقضاء تماما على التسرب المغناطيسي.
تصميم هيكل خاص: LC لديه جهاز التوازن الذاتي ، ويمكن استخدام محرك التوازن الذاتي للماء ، وزاد العمر لأكثر من 3 مرات.
ميزة التصميم
أ. تصميم الدائرة المغناطيسية:
يتم اعتماد تصميم الدائرة المغناطيسية الدفع والسحب لتحقيق أعلى كفاءة نقل عزم الدوران المغناطيسي الداخلي والخارجي
تصميم عقلاني للزاوية المغناطيسية لزيادة استخدام الطاقة المغناطيسية إلى أقصى حد؛
باستخدام عدد معقول من الأقطاب المغناطيسية زيادة الطاقة المغناطيسية الثابتة ، يتم تحويل الطاقة الحركية أكثر ، المغناطيسية
الكتل أقل تحت نفس عزم الدوران.
يتم اعتماد تصميم الحديد النير ، يتم زيادة سمك الحديد النير لتجنب التشبع المغناطيسي ، وتقليل المقاومة المغناطيسية ،
زيادة الكثافة المغناطيسية للفجوة الهوائية ، وزيادة عزم الدوران المنقول ، وتحسين أداء الدوار المغناطيسي الداخلي بنسبة 120 ٪؛
يتم ترتيب البلاط المغناطيسي في مجموعات متعددة ، يتم اعتماد طريقة المجموعة المتناوبة غير القطبية ، ويتم إغلاق تيار الدوامة بين
كل قطب ، تشكيل m * z تيار دوامة صغير (عدد صف z من القطبين المغناطيسيين ، عدد m من القطبين المغناطيسيين) يتم تقليل خسارة تيار دوامة بشكل كبير.
ميزة التصميم
أ. تصميم الدائرة المغناطيسية:
يتم اعتماد تصميم الدائرة المغناطيسية الدفع والسحب لتحقيق أعلى كفاءة نقل عزم الدوران المغناطيسي الداخلي والخارجي.
تصميم عقلاني للزاوية المغناطيسية لزيادة استخدام الطاقة المغناطيسية إلى أقصى حد؛
باستخدام عدد معقول من الأقطاب المغناطيسية زيادة الطاقة المغناطيسية الثابتة ، يتم تحويل الطاقة الحركية أكثر ، والكتل المغناطيسية أقل تحت نفس عزم الدوران ؛
يتم اعتماد تصميم الحديد النير ، يتم زيادة سمك الحديد النير لتجنب التشبع المغناطيسي ، وتقليل المقاومة المغناطيسية ، وزيادة الكثافة المغناطيسية للفجوة الهوائية ، وزيادة عزم الدوران المنقول ، وتحسين أداء الدوار المغناطيسي الداخلي بنسبة 120 ٪؛
يتم ترتيب البلاط المغناطيسي في مجموعات متعددة ، يتم اعتماد طريقة المجموعة المتناوبة غير القطبية ، ويتم إغلاق تيار الدوامة بين كل قطب ، وتشكيل m * z تيار الدوامة الصغير (عدد صف z من القطبين المغناطيسيين ، عدد m من القطبين المغناطيسيين) يتم تقليل خسارة تيار الدوامة إلى حد كبير.
، تصميم التوازن الذاتي للقوة المحورية
عندما تعمل المضخة ، حيث تتغير غرفة الضغط الداخلية مع معايير التغيير ، فإن المروحة دائما في حالة عائمة ، وتستخدم المضخة المغناطيسية العادية فقط "قرص الدفع" لإعاقة احتكاك القوة المحورية.
تعتمد المضخة المغناطيسية LC تصميم توازن قوة محوري فريد من نوعه. مجهز جهاز التوازن بقرص توازن ومقعد توازن وحلقة مزدوجة أمامية وخلفية وغرفة تراكم الضغط. يتم توازن القوة المحورية تلقائيًا بواسطة الطاقة الهيدروليكية. مع تغير الموقع المحوري لمكونات الدوار المروحة ، سيتغير ثقب توازن المنطقة المغطاة أيضًا ، مما سيؤثر تلقائيًا على ضغط غرفة التوازن.
على سبيل المثال ، عندما يتحول مكون الدوار المروحة نحو اتجاه الامتصاص ، تزداد درجة افتتاح "صمام التحكم" تلقائيًا ، يزيد معدل التجاوز في ثقب التوازن ، ينخفض ضغط غرفة التوازن ، ويقل العمل على الغطاء الخلفي للمروحة ، في حين يبقى ضغط الغطاء الأمامي دون تغيير ، في هذا الوقت يتغير اتجاه الدفع ، بحيث يعود مكون الدوار المروحة إلى موقف التوازن ، والعكس بالعكس. وبالتالي ، يمكن للقوة المحورية تحقيق التوازن الذاتي من خلال الطاقة الهيدروليكية ، وتصميم التوازن الذاتي يجعل المحامل المنزلقة للمضخة المغناطيسية LC وقرص الدفع لا "الاحتكاك" تقريباً ، والحامل المنزلق قريب من الحمل الصفر ، مما يضمن بشكل فعال التشغيل المستقر وعمر الخدمة.
بسبب تغييرات التدفق وتغيرات الكثافة وتغيرات اللزوجة وتغيرات درجة الحرارة وعوامل أخرى ، ستتغير القوة المحورية الداخلية ، من خلال جهاز التوازن الذاتي وتحت التفاعل ، ستحقق مكونات الدوار المروحة التوازن الذاتي ، بحيث يكون موقعها دائما في نقطة التوازن ، وبالتالي ، فإن مضخة LC باستخدام الجهاز تزيد من نطاق العمل. القدرة على التكيف لتعزيز مختلف وسائل الإعلام وظروف العمل.
