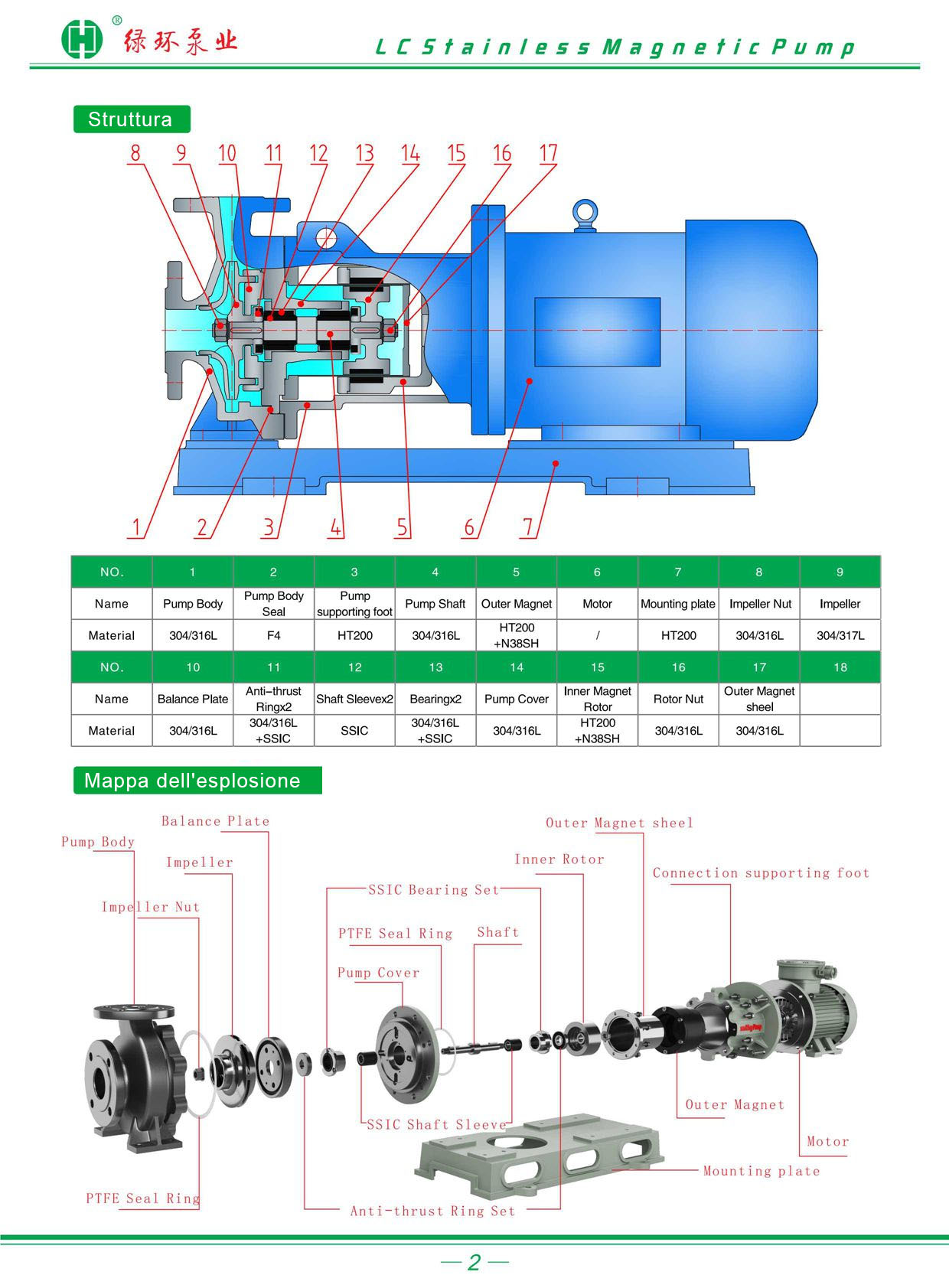

Descrizione: Disegno della struttura pesante, auto-equilibrio della forza assiale, anello dinamico e statico può essere facilmente sostituito, acciaio magnetico secondo la combinazione libera delle condizioni di lavoro, tutti i componenti hanno una forte versatilità, design modulare.
Corpo della pompa: corpo della pompa standard ISO2858
Impulsore: colata di precisione del sol di silicia, maggiore efficienza idrica (con anelli di bocca anteriori e posteriori)
Copertura della pompa: il processo speciale viene utilizzato per la transizione. Il sedile del cuscinetto con cuscinetto SSiC, altamente resistente all'usura e facilmente sostituibile

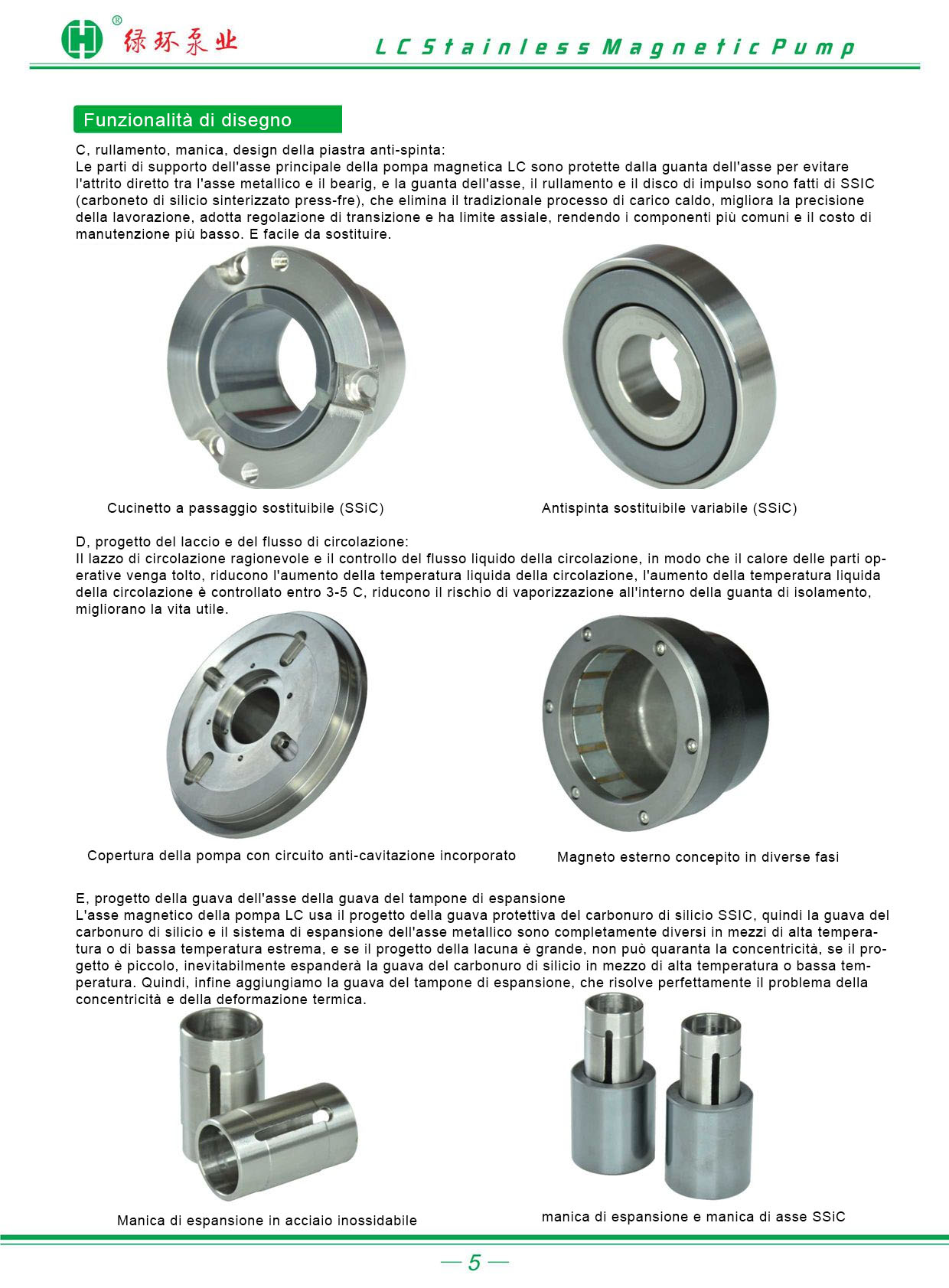

Anello anti-spinta: progettato con l'assemblaggio dell'anello anti-spinta e il design dell'anello di ritenzione del filo d'acciaio, può essere facilmente sostituito in modo indipendente. Impulsore e rotore sono indipendenti.
Albero della pompa: Albero della pompa allungato 304 + manico di espansione + design manico SSiC, con il "cuscinetto in SiC" Sul coperchio della pompa per usurare il supporto, difficile da abbinare, estremamente lunga vita e non limitata dalla temperatura, la sua deformazione è tamponata dal manico di espansione.
Rotore interno: La progettazione in acciaio magnetico secondo diverse condizioni di lavoro, combinazione arbitraria, diametro interno del rotore è piccolo, lunghezza assiale, maggiore efficienza della coppia di trasferimento e perdita magnetica è quasi zero.
Rotore esterno: il design in acciaio magnetico multistadio può essere combinato a diverse condizioni di lavoro, a causa del piccolo diametro esterno, il barile magnetico esterno è più spesso, piastra a pressione magnetica esterna separata, elimina completamente la perdita magnetica.
Progettazione speciale della struttura: LC ha dispositivo di auto-bilanciamento, può utilizzare l'acqua auto-bilanciamento girante, vita aumentata per più di 3 volte.
CARATTERISTICA DI DESIGN
A. Progettazione del circuito magnetico:
1. La progettazione del circuito magnetico push-pull è adottata per raggiungere la più alta efficienza di trasmissione della coppia magnetica interna ed esterna.
2. Progettazione razionale dell'angolo magnetico per massimizzare l'utilizzo dell'energia magnetica;
3. Usando un numero ragionevole di poli magnetici aumentano l'energia magnetica statica, più energia cinetica viene convertita, il magnetico
blocchi è meno sotto la stessa coppia;
4. Il design del ferro del giogo è adottato, il ferro dello spessore del giogo è aumentato per evitare la saturazione magnetica, ridurre la resistenza magnetica,
aumentare la densità magnetica dello spazio d'aria, aumentare la coppia trasmessa, migliorare le prestazioni del rotore magnetico interno del 120%;
5. La piastrella magnetica è disposta in gruppi multipli, il metodo di gruppo alternante eteropolare è adottato e la corrente vortice è chiusa tra
ogni polo, formando m * z piccola corrente di vortice (numero di fila z di poli magnetici, numero m di poli magnetici) la perdita di corrente di vortice è notevolmente ridotta.

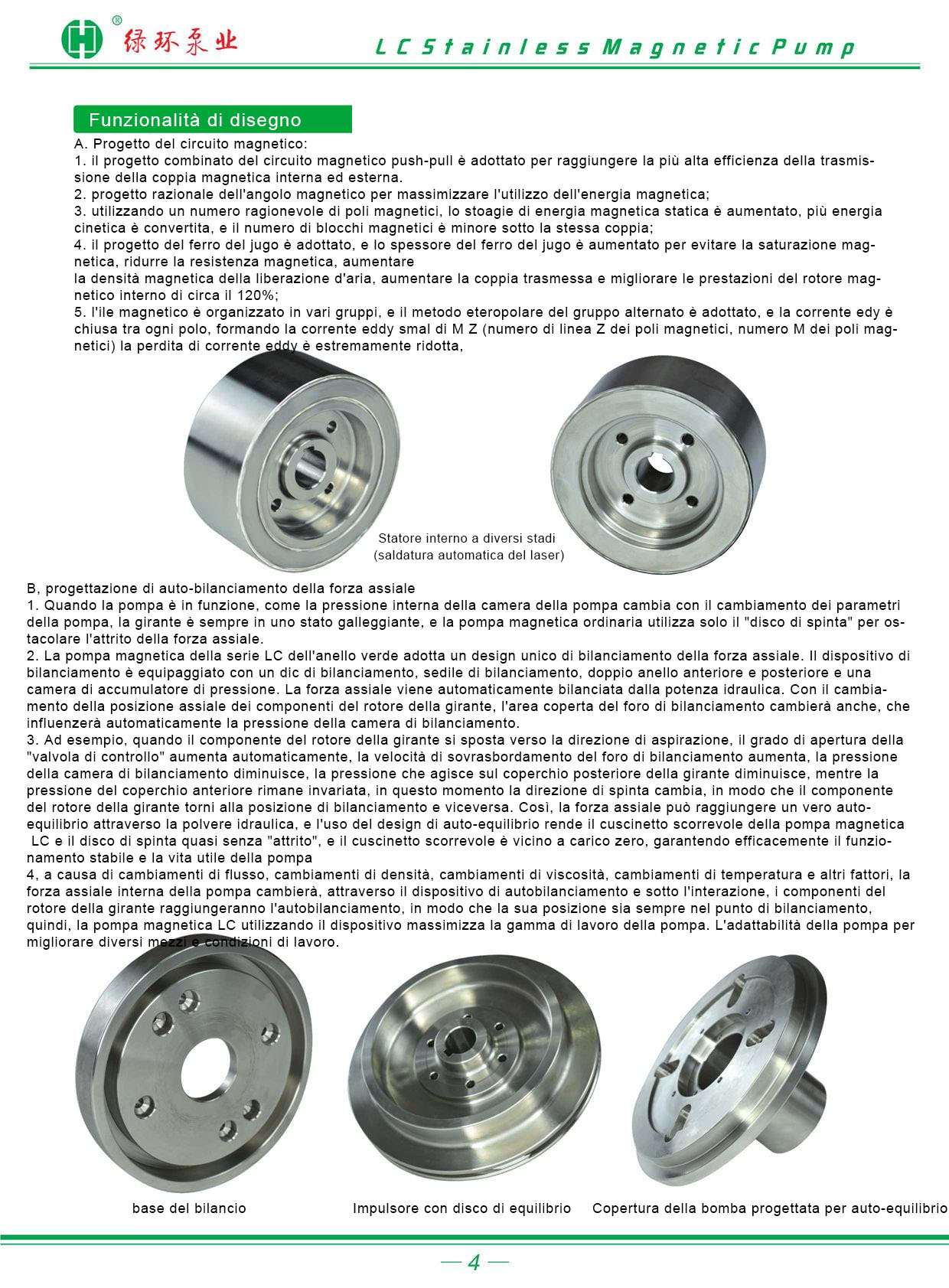

CARATTERISTICA DI DESIGN
A. Progettazione del circuito magnetico:
1. La progettazione del circuito magnetico push-pull è adottata per raggiungere la più alta efficienza di trasmissione della coppia magnetica interna ed esterna.
2. Progettazione razionale dell'angolo magnetico per massimizzare l'utilizzo dell'energia magnetica;
3. Usando un numero ragionevole di poli magnetici aumentare l'energia magnetica statica, più energia cinetica viene convertita, i blocchi magnetici è meno sotto la stessa coppia;
4. Il design del ferro a giogo è adottato, lo spessore del ferro a giogo è aumentato per evitare la saturazione magnetica, ridurre la resistenza magnetica, aumentare la densità magnetica dello spazio d'aria, aumentare la coppia trasmessa, migliorare le prestazioni del rotore magnetico interno del 120%;
5. La piastrella magnetica è disposta in più gruppi, viene adottato il metodo di gruppo alterno eteropolare e la corrente di vortice è chiusa tra ogni polo, formando m * z piccola corrente di vortice (numero di fila z di poli magnetici, numero m di poli magnetici) perdita di corrente di vortice è notevolmente ridotta.
B, Progettazione auto-bilanciamento delle forze assiali
1. Quando la pompa è in funzione, come la camera di pressione interna cambia con i parametri di cambiamento, la girante è sempre in uno stato galleggiante, la pompa magnetica ordinaria utilizza solo il "disco di spinta" per ostacolare l'attrito di forza assiale.
2. La pompa magnetica LC adotta un design unico di bilanciamento della forza assiale. Il dispositivo di bilanciamento è dotato di un disco di bilanciamento, sedile di bilanciamento, doppio anello anteriore e posteriore, una camera di accumulatore di pressione. La forza assiale viene automaticamente bilanciata dalla potenza idraulica. Con il cambiamento della posizione assiale dei componenti del rotore della girante, anche il foro di bilanciamento dell'area coperta cambierà, che influenzerà automaticamente la pressione della camera di bilanciamento.
3. Ad esempio, quando il componente del rotore della girante si sposta verso la direzione di aspirazione, il grado di apertura della "valvola di controllo" aumenta automaticamente, la velocità di sovrasbordamento del foro di bilanciamento aumenta, la pressione della camera di bilanciamento diminuisce, agindo sul coperchio posteriore della girante diminuisce, mentre la pressione del coperchio anteriore rimane invariata, in questo momento la direzione di spinta cambia, in modo che il componente del rotore della girante torni alla posizione di bilanciamento e viceversa. Così, la forza assiale può raggiungere l'auto-equilibrio attraverso la potenza idraulica, e la progettazione di auto-equilibrio rende il cuscinetto scorrevole della pompa magnetica LC e il disco di spinta quasi senza "Frizione", e il cuscinetto scorrevole è vicino a carico zero, garantendo efficacemente il funzionamento stabile e la vita utile.
4. A causa di cambiamenti di flusso, cambiamenti di densità, cambiamenti di viscosità, cambiamenti di temperatura e altri fattori, la forza assiale interna cambierà, attraverso il dispositivo di autobilanciamento e sotto l'interazione, i componenti del rotore della girante raggiungeranno l'autobilanciamento, in modo che la sua posizione sia sempre nel punto di bilanciamento, quindi, la pompa LC utilizzando il dispositivo massimizza la gamma di lavoro. L'adattabilità per migliorare diversi media e condizioni di lavoro.
