Mô tả: Thiết kế cấu trúc nhiệm vụ nặng, lực trục tự cân bằng, vòng động và tĩnh có thể dễ dàng thay thế, thép từ tùy theo điều kiện làm việc kết hợp miễn phí, tất cả các thành phần có tính linh hoạt mạnh mẽ, thiết kế mô-đun.

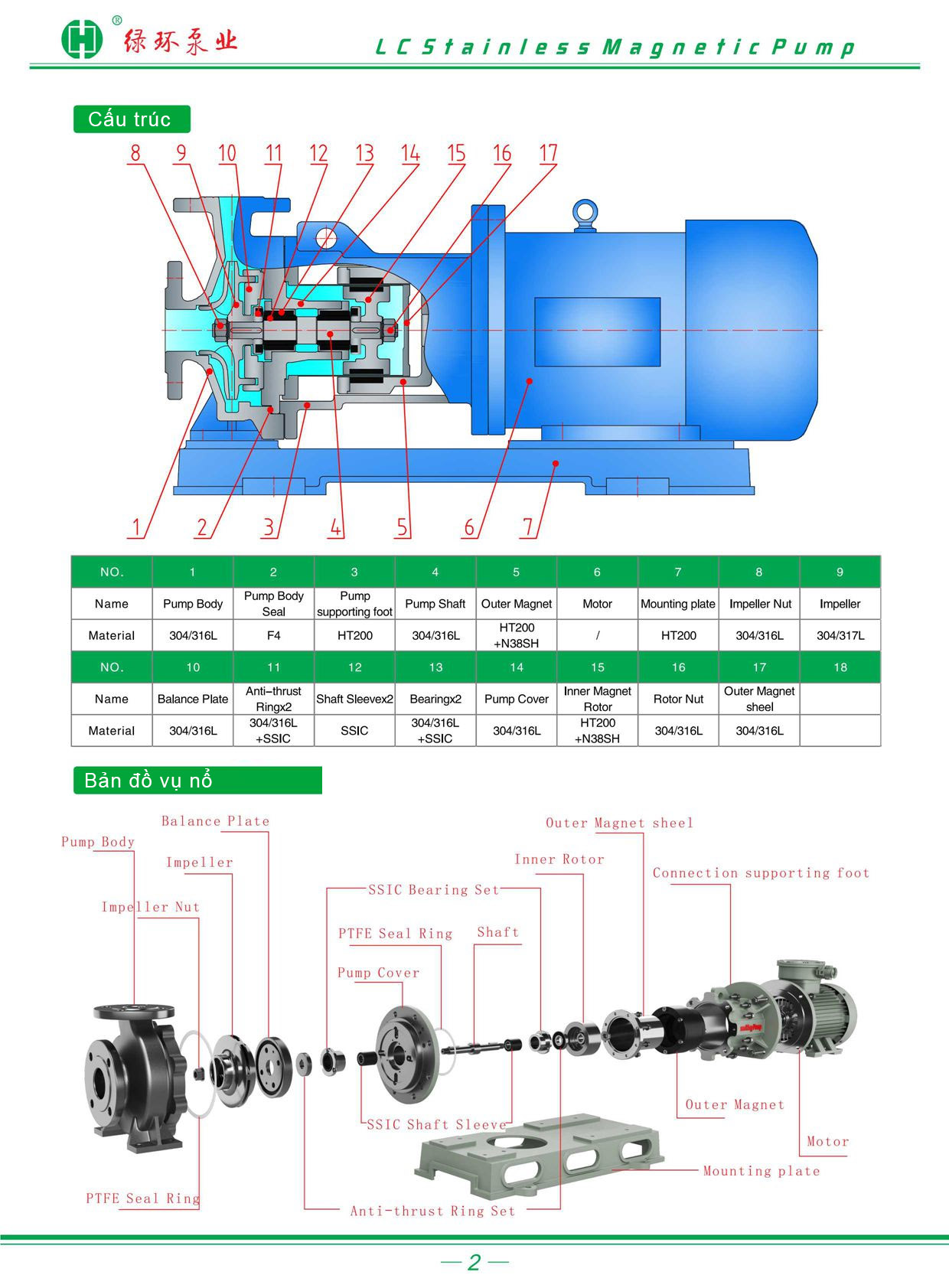

Thân máy bơm: Thân máy bơm tiêu chuẩn ISO2858
Quạt: Đúc chính xác silica sol, hiệu quả nước cao hơn (với vòng miệng phía trước và phía sau)

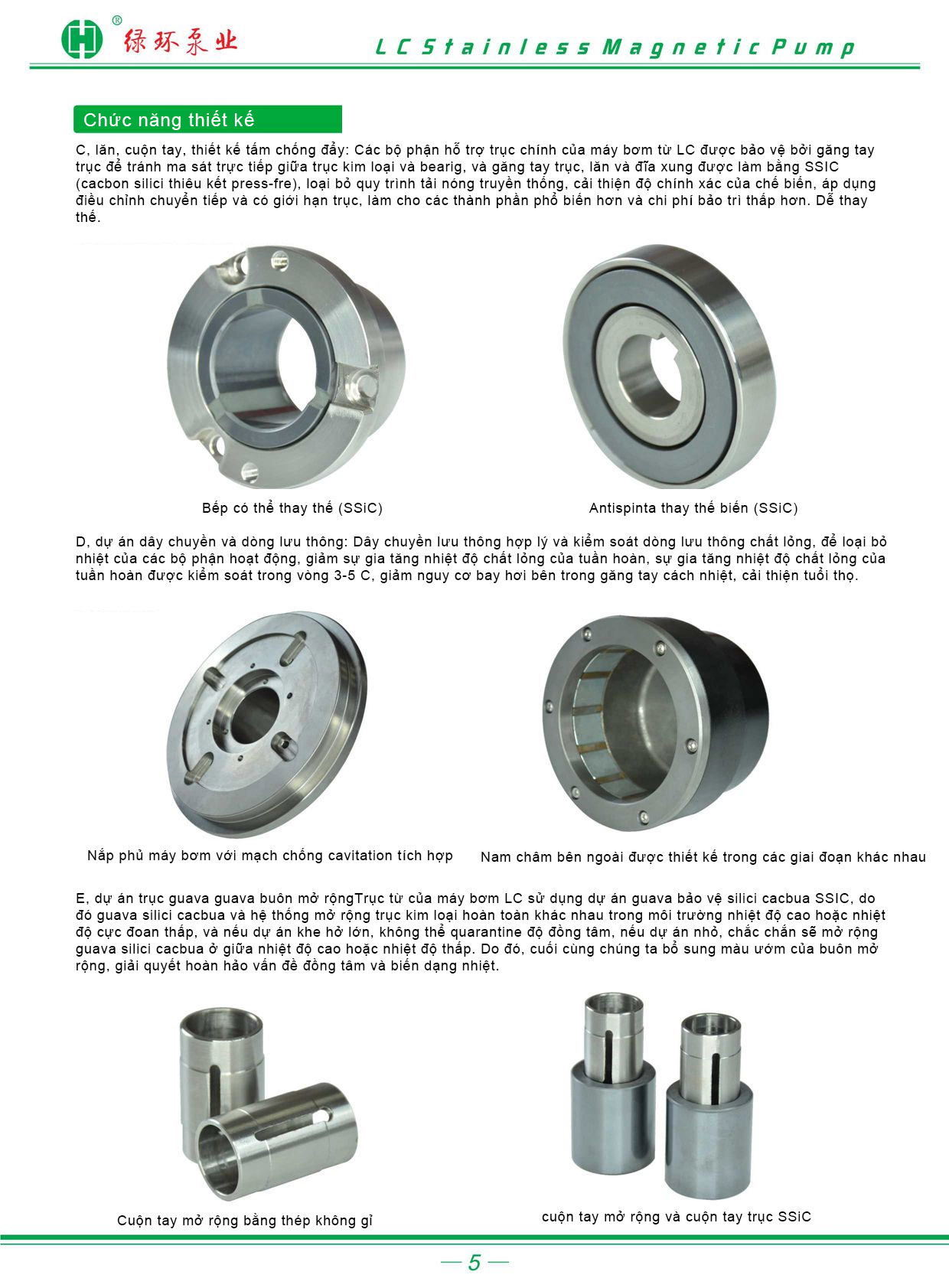

Nắp bơm: Quá trình đặc biệt được sử dụng để chuyển tiếp. Ghế vòng bi với vòng bi SSiC, có khả năng chống mài mòn cao và có thể dễ dàng thay thế
Vòng chống đẩy: Được thiết kế với lắp ráp vòng chống đẩy và thiết kế vòng giữ dây thép, nó có thể dễ dàng được thay thế độc lập. Quạt cánh quạt và rotor là độc lập.
Trục bơm: Trục bơm 304 kéo dài + tay áo mở rộng + thiết kế tay áo SSiC, với "vòng bi SiC" Trên vỏ bơm để hỗ trợ mặc, khó khăn để phù hợp cứng, tuổi thọ cực kỳ dài, và không giới hạn bởi nhiệt độ, biến dạng của nó được đệm bởi tay áo mở rộng.
rotor bên trong: Thiết kế thép từ theo điều kiện làm việc khác nhau, sự kết hợp tùy ý, đường kính rotor bên trong nhỏ, chiều dài trục, hiệu quả cao hơn của mô-men xoắn truyền, và mất từ gần như không.
Rotor bên ngoài: Thiết kế thép từ đa giai đoạn có thể được kết hợp với các điều kiện làm việc khác nhau, do đường kính bên ngoài nhỏ, thùng từ bên ngoài dày hơn, tấm áp suất từ bên ngoài riêng biệt, loại bỏ hoàn toàn rò rỉ từ.
Thiết kế cấu trúc đặc biệt: LC có thiết bị tự cân bằng, có thể sử dụng cánh quạt tự cân bằng nước, tuổi thọ tăng hơn 3 lần.
Đặc điểm thiết kế

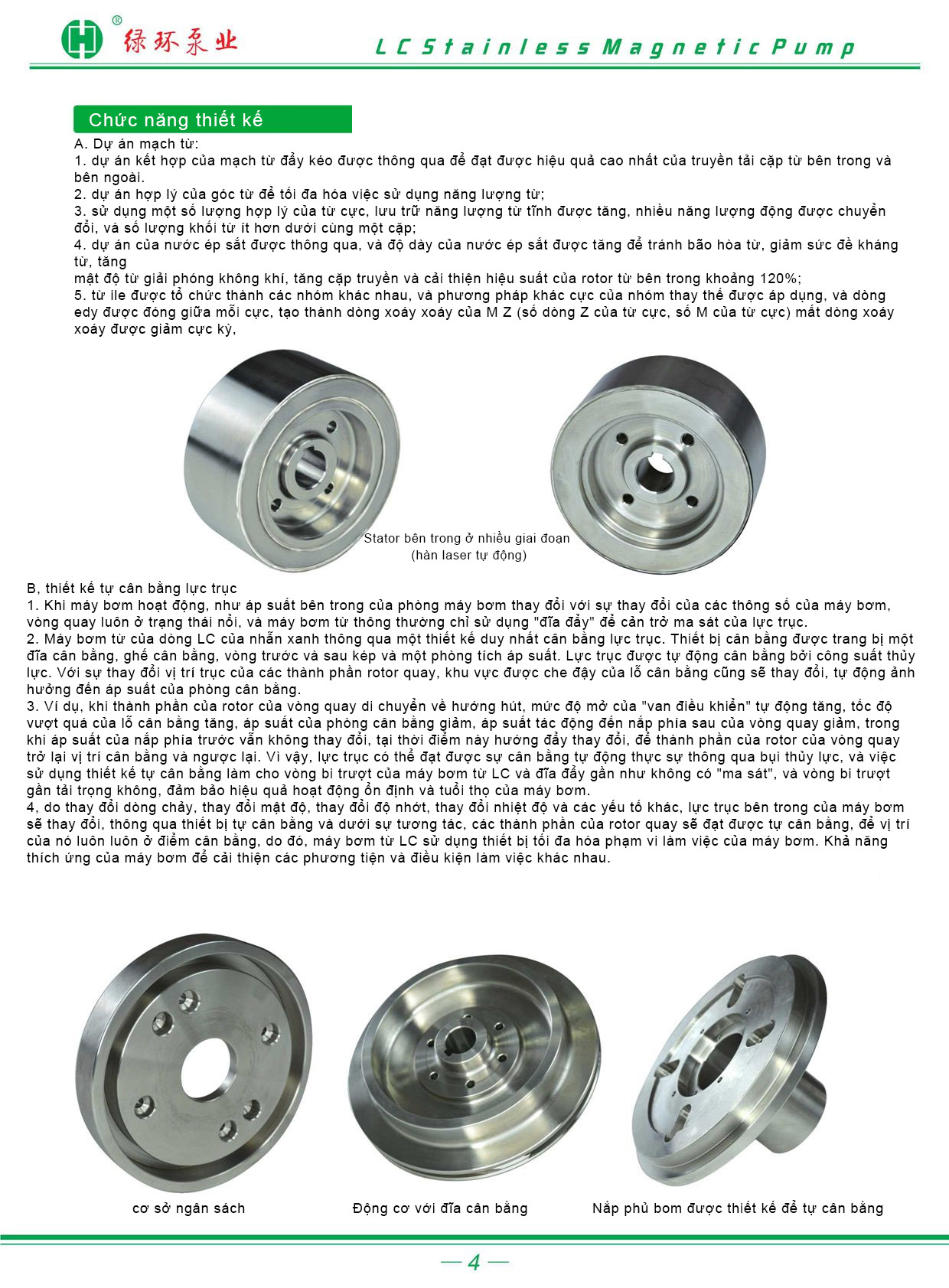

A. Thiết kế mạch từ tính:
1. Thiết kế mạch từ đẩy kéo được thông qua để đạt được hiệu quả truyền tải cao nhất của mô-men xoắn từ bên trong và bên ngoài.
2. Thiết kế hợp lý của góc từ để tối đa hóa việc sử dụng năng lượng từ;
3. Sử dụng một số lượng hợp lý của từ cực làm tăng năng lượng từ tĩnh, năng lượng động nhiều hơn được chuyển đổi, từ
khối ít hơn dưới cùng mô-men xoắn;
4. Thiết kế sắt mạch được thông qua, độ dày sắt mạch được tăng để tránh bão hòa từ, giảm kháng từ,
tăng mật độ từ của khoảng cách không khí, tăng mô-men xoắn truyền, cải thiện hiệu suất của rotor từ bên trong 120%;
5. Gạch từ được sắp xếp theo nhiều nhóm, phương pháp nhóm thay thế dị cực được áp dụng và dòng xoáy được đóng giữa
mỗi cực, hình thành m * z dòng chảy xoáy nhỏ (z hàng số cực từ, m số cực từ) mất dòng chảy xoáy được giảm đáng kể.
Đặc điểm thiết kế
A. Thiết kế mạch từ:
1. Thiết kế mạch từ đẩy kéo được thông qua để đạt được hiệu quả truyền tải cao nhất của mô-men xoắn từ bên trong và bên ngoài.
2. Thiết kế hợp lý của góc từ để tối đa hóa việc sử dụng năng lượng từ;
3. Sử dụng một số lượng hợp lý của từ cực làm tăng năng lượng từ tĩnh, năng lượng động được chuyển đổi nhiều hơn, các khối từ ít hơn dưới cùng mô-men xoắn;
4. Thiết kế sắt mạch được thông qua, độ dày sắt mạch được tăng để tránh bão hòa từ, giảm kháng từ, tăng mật độ từ của khoảng cách không khí, tăng mô-men xoắn truyền, cải thiện hiệu suất của rotor từ bên trong 120%;
5. Gạch từ được sắp xếp theo nhiều nhóm, phương pháp nhóm thay thế dị cực được áp dụng, và dòng xoáy được đóng giữa mỗi cực, tạo thành dòng xoáy nhỏ m * z (số lượng hàng z của các cực từ, số lượng m của các cực từ) mất dòng xoáy được giảm đáng kể.
B, Thiết kế tự cân bằng lực trục
1. Khi máy bơm đang chạy, khi buồng áp suất bên trong thay đổi với các thông số thay đổi, cánh quạt luôn ở trạng thái nổi, máy bơm từ thông thường chỉ sử dụng "đĩa đẩy" để cản trở ma sát lực trục.
2. Bơm từ LC áp dụng một thiết kế cân bằng lực trục độc đáo. Thiết bị cân bằng được trang bị đĩa cân bằng, ghế cân bằng, vòng đôi phía trước và phía sau, buồng tích lũy áp suất. Lực trục được tự động cân bằng bằng công suất thủy lực. Với vị trí trục thay đổi của các thành phần rotor cánh quạt, lỗ cân bằng khu vực được bao phủ cũng sẽ thay đổi, điều này sẽ tự động ảnh hưởng đến áp suất của buồng cân bằng.
3. Ví dụ, khi thành phần rotor cánh quạt chuyển sang hướng hút, mức độ mở của "Van điều khiển" Tự động tăng, tỷ lệ tràn của lỗ cân bằng tăng, áp suất buồng cân bằng giảm, tác động trên nắp phía sau của cánh quạt giảm, trong khi áp suất nắp phía trước vẫn không thay đổi, tại thời điểm này hướng đẩy thay đổi, để thành phần rotor cánh quạt trở lại vị trí cân bằng, và ngược lại. Do đó, lực trục có thể đạt được sự cân bằng tự thông qua năng lượng thủy lực, và thiết kế cân bằng tự làm cho vòng bi trượt bơm từ LC và đĩa đẩy gần như không có "Ma sát", và vòng bi trượt gần tải bằng không, đảm bảo hiệu quả hoạt động ổn định và tuổi thọ.
4. Do thay đổi dòng chảy, thay đổi mật độ, thay đổi độ nhớt, thay đổi nhiệt độ và các yếu tố khác, lực trục bên trong sẽ thay đổi, thông qua thiết bị tự cân bằng và dưới sự tương tác, các thành phần rotor cánh quạt sẽ đạt được sự cân bằng tự, do đó vị trí của nó luôn luôn ở điểm cân bằng, do đó, máy bơm LC sử dụng thiết bị tối đa hóa phạm vi làm việc. Khả năng thích ứng để nâng cao các phương tiện truyền thông và điều kiện làm việc khác nhau.
